horno de temple eléctrico de la eficacia alta 2000kg para el acero del metal

La estructura del equipo de la eficacia alta que modera el horno para el metal y el acero

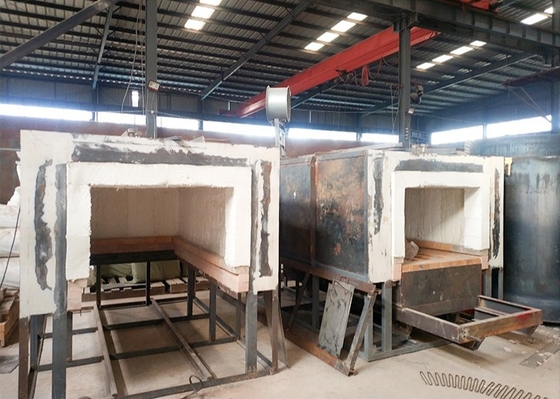

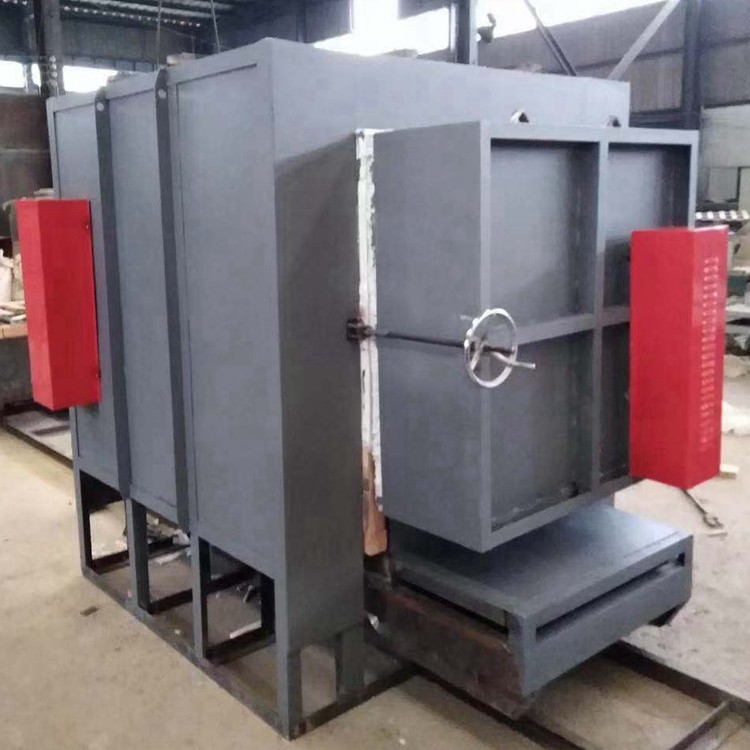

El tipo horno de la carretilla de resistencia eléctrica se compone principalmente de una cáscara del horno, una preservación incombustible y del calor, elementos de calefacción, el caminar de la carretilla y un mecanismo de elevación de la puerta del horno, una placa a prueba de calor del suelo de horno y un sistema de control eléctrico.

1. La cáscara del horno de la eficacia alta que modera el horno para el metal y el acero

La cáscara del cuerpo del horno es soldada con autógena por la placa de acero y el acero. Para asegurar el funcionamiento total del aislamiento del horno y prevenir la pérdida de calor, un laberinto y el dispositivo del lacre del sello de arena se arregla entre el cuerpo del horno y la carretilla, y la carretilla y la pared de horno se sellan con un dispositivo de aislamiento flexible.

2. Eficacia alta que modera el horno para el metal y el acero del fuego y del aislamiento

Para asegurarse de que la guarnición tenga buen funcionamiento del aislamiento térmico y cierta fuerza estructural, el horno se hace de un bloque del plegamiento de la fibra. Las ventajas de este material son:

(1) tiene resistencia da alta temperatura excelente y puede soportar temperaturas hasta 1000 °C.

(2), conductividad termal baja, tarifa de transferencia de calor lenta, reduciendo grandemente la pérdida de calor del horno.

(3) la densidad es pequeña, la densidad de la fibra refractaria es pequeña, el peso es ligero, y la densidad a granel es solamente 1/6 del peso a granel del ladrillo ligero, que reduce grandemente la carga en la estructura de acero.

(4), menos almacenaje del calor. La pared de horno se hace de fibra refractaria, y el periodo del almacenaje del calor es solamente cerca de 1/4 del del horno de la estructura del ladrillo, de modo que el tiempo de calentamiento del cuerpo del horno sea corto.

(5), buena resistencia de choque termal. Porque la fibra refractaria es suave, elástico, excelente en el amortiguamiento y la resistencia térmica rápida, y fuerte en resistencia de choque termal.

(6) el buen funcionamiento del aislamiento, y el aislamiento en la temperatura alta es 3 veces que del ladrillo refractario.

(7) buena estabilidad química. No es afectada por el ácido y el álcali generales en el equipo de tratamiento térmico.

3. Elementos de calefacción de la eficacia alta que moderan el horno para el metal y el acero

El elemento de calefacción eléctrico adopta la banda de la resistencia 0Cr21A6Nb producida por Pekín Shougang. La banda de la resistencia tiene las características de la resistencia da alta temperatura y de la vida de servicio larga.

4. Carretilla que camina y mecanismo de elevación de la puerta del horno de la eficacia alta que modera el horno para el metal y el acero

La carretilla entra y sale con el motor para conducir el reductor del engranaje de gusano, y conduce el piñón para caminar, la capacidad de conducción es fuerte, el caminar es estable, y el funcionamiento es confiable; la carretilla incorpora y sale el interruptor de límite, la carretilla, se entrelazan la puerta del horno y la calefacción, y la seguridad es alta. Incluso si el operador maneja mal, no hay peligro. El poder de la impulsión de la carretilla se suministra a través del carrete de cable, y el cable se tensa automáticamente.

El marco de puerta del horno se hace de la placa de acero y del perfil soldados con autógena, y el interior es presionado por el bloque estándar del plegamiento de la fibra. Para asegurar la uniformidad de la temperatura del horno, la puerta del horno también se equipa de los elementos de calefacción. La elevación de la puerta también adopta el modo de transmisión de la carretilla. A través del rodillo y del mecanismo oblicuo de la colisión, la puerta del horno deja la boca 20m m del horno durante el proceso de apertura, y después sube otra vez. Cuando la puerta del horno es cerrada, la puerta del horno cae en lugar mientras que el horno existe. La boca se mueve firmemente para asegurarse de que la puerta del horno y la boca del horno están frotadas levemente, de modo que la puerta del horno y la boca del horno tengan una vida de servicio larga. De esta manera, el lacre es estricto, el movimiento es liso, seguro y confiable.

La fuente de alimentación de la puerta del horno adopta el tipo del cable de remolque de la máquina-herramienta, que protege eficazmente el cable contra el daño por el gas del horno.

5. Placa a prueba de calor del suelo de horno de la eficacia alta que modera el horno para el metal y el acero

En la parte superior de la carretilla, un acero a prueba de calor de CrMnN calificó por una compañía a prueba de calor grande de la pieza de acero fundido, Anhui Mingguang Zhongli que echaba Co., Ltd., se pone. El acero tiene alta resistencia de la plasticidad y de oxidación, la estructura estable y resistencia a la vulcanización. Ha mejorado funcionamiento completo con el amortiguamiento y el calor rápido, reducidos el envejecer de fragilidad, y también tiene buenos soldabilidad y castability. La placa del horno se ha moderado y se ha normalizado antes de salir de la fábrica. No deforma bajo condiciones das alta temperatura, no se agrieta, no oxida la piel, y tiene buena resistencia al enfriamiento rápido y al calor rápido. Especialmente conveniente para los hornos des alta temperatura.

6. Sistema de control eléctrico de eficacia alta que modera el horno para el metal y el acero

El sistema de control eléctrico consiste en el instrumento del control del termopar, de la temperatura del PID, el tiristor bidireccional de KS, el registrador sin papel de la temperatura y componentes eléctricos generales. Sus funcionamientos principales son como sigue:

(1), instrumento inteligente del control de la temperatura del PID, la exactitud es 0,3, la desviación de la temperatura es tan pequeño como el °C ±2 (cuando el aislamiento),

Y puede realizar el PID y el ajuste de la auto-adaptación de la inercia termal del sistema de calefacción

(2) medidas perfectas de la protección de la falta, tales como el acontecimiento del daño a los componentes del tiristor, al fracaso de la fan, y al sonido automático

Alarma ligera.

(3) el instrumento del control de la temperatura adopta el instrumento inteligente del control de la temperatura AI508AK3L1 de Xiamen Yudian Company, que es usado más en la industria del horno eléctrico. El instrumento es en funcionamiento, estable en calidad y exacto simples en control de la temperatura. (Usted puede seleccionar al usuario especificar el instrumento, poder por ejemplo, de Shangai Guolong, isla de Japón)

(4), actuadores del control de la temperatura, 3 sistemas de tiristores bidireccionales de KS-500A/1100V, tales componentes tiene larga vida, velocidad rápidamente que cambia, ningún ruido, puede controlar exactamente un ciclo a través y apagado, así alcanzando control de la temperatura de la alta precisión.

(5) el registrador de la temperatura adopta la pantalla táctil del 吋 de Yudian AI3170-7, que está conectada con el instrumento con el protocolo de comunicación, y el menú de la operación del instrumento se despliega completamente en la pantalla táctil, de modo que la operación sea más realista y más conveniente. Cuando los parámetros del instrumento no se cambian, las pantallas táctiles. El estado de trabajo de cada zona del horno eléctrico o la curva de la subida de la temperatura de la temperatura del horno. Los datos que se pueden registrar por la pantalla táctil, tal como curva histórica, tiempo de falta, etc., se pueden comprobar directamente por el usuario, o los datos se pueden copiar al ordenador a través del disco de U.

(6) el resto de los accesorios eléctricos del gabinete eléctrico adoptar la marca famosa nacional Zhengtai eléctrico, la calidad son estables, y las materias primas son fáciles de comprar.
